На чем основан принцип работы вискозиметра Брукфильда?

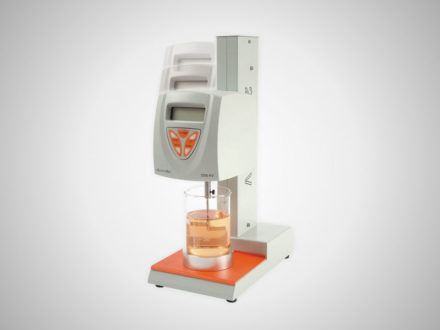

Данный прибор можно использовать для определения динамической вязкости по ГОСТ 1929-87. Все вискозиметры брукфильда используют стандартный принцип ротационной вискозиметрии: измерение вязкости осуществляется посредством пересчета крутящего момента, необходимого для вращения шпинделя прибора с постоянной скоростью при погружении его в исследуемую среду.

Каждая модель вискозиметра Брукфильда может использоваться для широкого спектра измерения вязкости, благодаря возможности выбора скорости и сменным измерительным системам. Точность измерения: 1% полной шкалы, воспроизводимость 0.2%

Определение кинематической и динамической вязкости нефти и нефтепродуктов, бани для вискозиметров, системы автоматического измерения
Прибор оснащен встроенной освещаемой ванной для регулируемого термостата, cо встроенной клавиатурой, дисплеем, устройством регистрации мениска, защитным устройством от перегрева, последовательным интерфейсом RS-232C и параллельным интерфейсом для вывода результатов на принтер. Рабочий диапазон температур: от +20 °C до +150 °C.

Ротационные вискозиметры (в т. числе марки «Брукфилд») достаточно распространены — по некоторым данным, из всех установленных систем контроля вязкости до 80% — именно ротационные вискозиметры. Их можно использовать как напрямую в резервуарах с краской, так и в системах с отводом краски для измерения. Размещение — строго вертикальное. Основные принципы работы:

Ротационный вискозиметр состоит из трех основных частей: электродвигателя, вращающего верхнюю ось, и насадки, соединенной спиральной пружиной с вращающейся осью. При погружении работающего вискозиметра в жидкость из-за разности формы насадки и оси между ними возникает смещение. Это смещение напрямую зависит от сопротивления среды, а значит, и от вязкости.

Следует понимать, что если прибор используется для измерения напрямую в емкости с краской, то полученные значения будут зависеть от уровня ее заполнения. О качестве вискозиметра говорит то, что значения, полученные при минимальном уровне, мало отличаются от полученных при максимальном.

Если же в типографии используются красочные резервуары большого объема или, например, из емкости должна быть выведена вся краска, то используют решения с отводом краски — вискозиметр помещают в отдельную емкость. В эту емкость подается краска из резервуара. Чаще всего для удобства подобную систему размещают наверху основного красочного резервуара.

Ротационные вискозиметры могут быть использованы, даже если краска загрязнена, и в ней находятся крупные частицы. В этом случае немного уменьшается лишь точность измерения. Если же говорить о чистых растворах, то возможная неточность на сегодняшний день составляет всего 1%. Отдельно стоит остановиться и на вопросе калибровки вискозиметров. Это необходимая процедура для достижения высокой точности измерений. Суть достаточно проста — измеряются одна или несколько специальных жидкостей с уже известной вязкостью, после чего полученное значение используется для калибрации.
