Что такое феррит и как работает сердечник?
Чтобы понять, как функционирует ферритовый сердечник, для начала нужно разобраться в самом материале. Феррит — это не металл в чистом виде, а сложный керамический материал, относящийся к классу ферримагнетиков. Его получают путем спекания оксида железа (Fe₂O₃) с оксидами одного или нескольких других металлов, таких как марганец (Mn), цинк (Zn), никель (Ni) или магний (Mg). В результате этого процесса образуется материал с уникальной кристаллической структурой, похожей на структуру минерала шпинели.
Ключевое свойство феррита — сочетание высокой магнитной проницаемости и высокого удельного электрического сопротивления, что делает его незаменимым в высокочастотной технике.
Теперь о работе самого сердечника. Когда электрический ток проходит через проводник (например, виток проволоки), вокруг него создается магнитное поле. Если эту проволоку свернуть в катушку, поле внутри нее усилится. Ферритовый сердечник, помещенный внутрь этой катушки, действует как магнитопровод. Он «собирает» и концентрирует линии магнитного поля, не давая им рассеиваться в окружающем пространстве. Это приводит к многократному увеличению индуктивности катушки при тех же физических размерах.
Ферритовые сердечники производятся в десятках стандартных форм для различных применений, от миниатюрных бусин до крупных E-образных конструкций.
Главное преимущество феррита перед сердечниками из электротехнической стали или пермаллоя проявляется на высоких частотах. В любом проводящем материале, помещенном в переменное магнитное поле, возникают так называемые вихревые токи (или токи Фуко). Эти паразитные токи приводят к нагреву сердечника и, как следствие, к значительным потерям энергии. Поскольку феррит является, по сути, керамикой с очень высоким электрическим сопротивлением, вихревые токи в нем практически не возникают. Это позволяет использовать ферритовые сердечники в устройствах, работающих на частотах от десятков килогерц до сотен мегагерц и даже гигагерц.
Таким образом, основные функции ферритового сердечника можно свести к следующему списку:
- Увеличение индуктивности: Позволяет создавать катушки индуктивности и дроссели с нужными параметрами при минимальном количестве витков и компактных размерах.
- Концентрация магнитного потока: Обеспечивает эффективную передачу энергии между обмотками в трансформаторах.
- Подавление помех: Ферритовые кольца и «бусины», надетые на кабель, работают как фильтры, поглощая высокочастотные электромагнитные шумы.
- Изменение импеданса: Используется в согласующих устройствах для выравнивания волнового сопротивления различных частей электрической цепи.
Именно низкие потери на высоких частотах сделали ферриты доминирующим материалом для сердечников в импульсных источниках питания, телекоммуникационном оборудовании и системах подавления электромагнитных помех.
В итоге, использование ферритового сердечника позволяет инженерам создавать более компактные, легкие и энергоэффективные электронные компоненты, особенно для высокочастотных приложений. Без них современные блоки питания, инверторы, системы связи и даже обычные зарядные устройства были бы значительно крупнее и менее производительными.
Основные виды и классификация ферритовых сердечников
Мир ферритовых сердечников огромен и разнообразен. Чтобы правильно выбрать компонент для конкретной задачи, необходимо понимать, по каким критериям они классифицируются. Глобально их можно разделить по двум основным параметрам: химическому составу материала и геометрической форме. Каждый из этих параметров определяет ключевые характеристики и область применения сердечника.
Классификация по химическому составу
Химический состав феррита напрямую влияет на его магнитные и электрические свойства, такие как магнитная проницаемость, рабочая частота, температурная стабильность и удельное сопротивление. Два наиболее распространенных типа промышленных ферритов — это марганец-цинковые и никель-цинковые.
Марганец-цинковые (MnZn) ферриты
Этот тип ферритов характеризуется высокой начальной магнитной проницаемостью (μ), которая может достигать значений 15000 и более, и относительно низким удельным сопротивлением. Из-за этих свойств они наиболее эффективны на частотах до 2-5 МГц. При превышении этого порога в них начинают резко возрастать потери на вихревые токи. Их основная сфера применения — силовая электроника.
- Импульсные блоки питания (трансформаторы и дроссели).
- Фильтры для подавления помех на низких частотах.
- Катушки индуктивности для резонансных контуров.
- Датчики тока.
Никель-цинковые (NiZn) ферриты
Никель-цинковые ферриты обладают более низкой магнитной проницаемостью (обычно от 10 до 1500), но при этом их удельное электрическое сопротивление на несколько порядков выше, чем у MnZn. Это позволяет им эффективно работать в широком диапазоне частот — от 1 МГц до сотен мегагерц и даже единиц гигагерц. Главное их предназначение — подавление высокочастотных электромагнитных помех (ЭМП) и работа в ВЧ-цепях.
- ЭМП-фильтры на сигнальных и питающих кабелях (те самые цилиндры на проводах).
- Высокочастотные трансформаторы и антенны.
- Дроссели для ВЧ-цепей.
- Компоненты для телекоммуникационного оборудования.
Простое правило выбора: если рабочая частота ниже 2 МГц и требуется высокая индуктивность, ваш выбор — MnZn. Если частота выше 1 МГц или основная задача — подавление ВЧ-помех, используйте NiZn.
Для наглядности сравним ключевые характеристики этих двух типов ферритов в таблице.
| Параметр | Марганец-цинковые (MnZn) | Никель-цинковые (NiZn) |
|---|---|---|
| Начальная магнитная проницаемость (μ) | Высокая (от 800 до 20000) | Низкая и средняя (от 10 до 1500) |
| Удельное электрическое сопротивление (ρ) | Низкое (0.1 — 10 Ом·м) | Очень высокое (10³ — 10⁷ Ом·м) |
| Рабочий диапазон частот | до 5 МГц | от 1 МГц до >500 МГц |
| Индукция насыщения (Bs) | Выше (0.3 — 0.5 Тл) | Ниже (0.2 — 0.4 Тл) |
| Основное применение | Силовые трансформаторы, дроссели | Подавление ЭМП, ВЧ-компоненты |
Классификация по геометрической форме

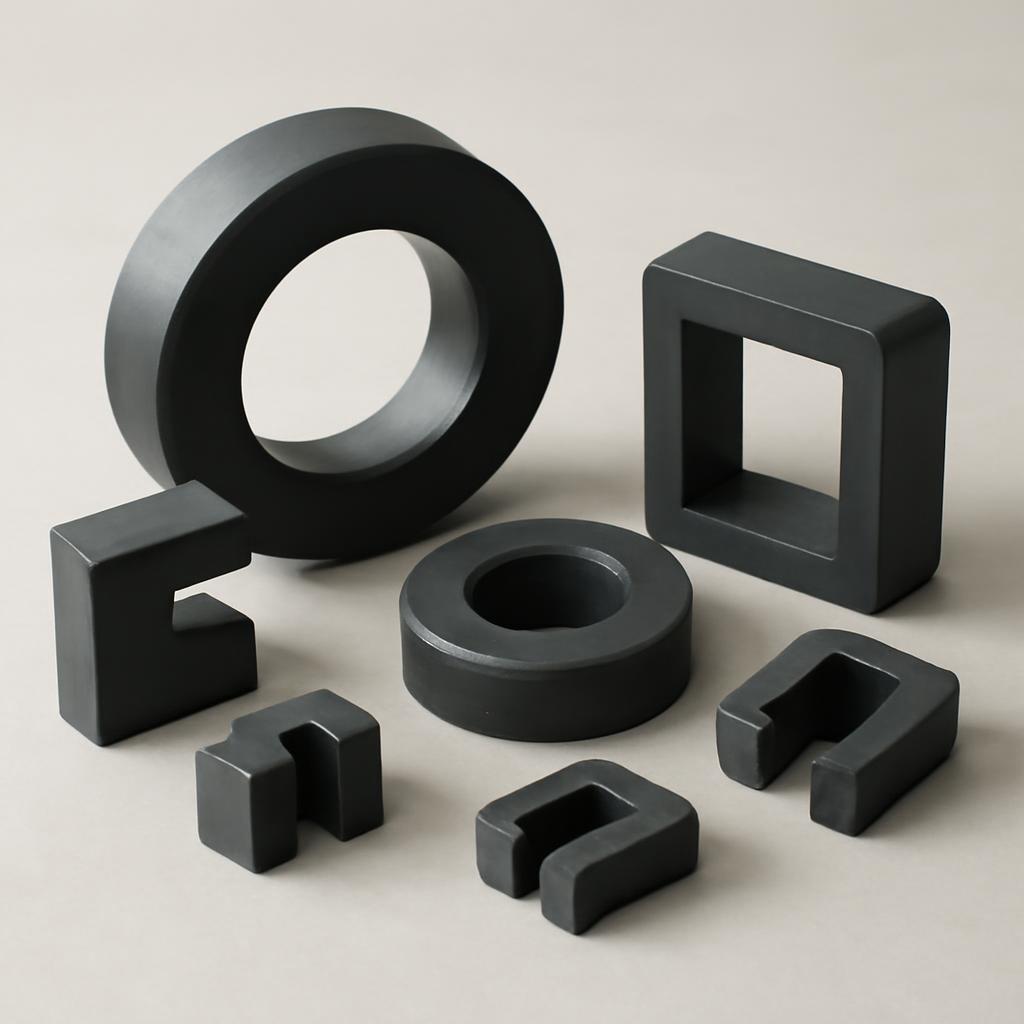

Форма сердечника не менее важна, чем его материал. Она определяет, как будет распределяться магнитное поле, насколько удобно будет наматывать обмотки и как компонент будет экранирован от внешних полей. Рассмотрим самые популярные конфигурации.

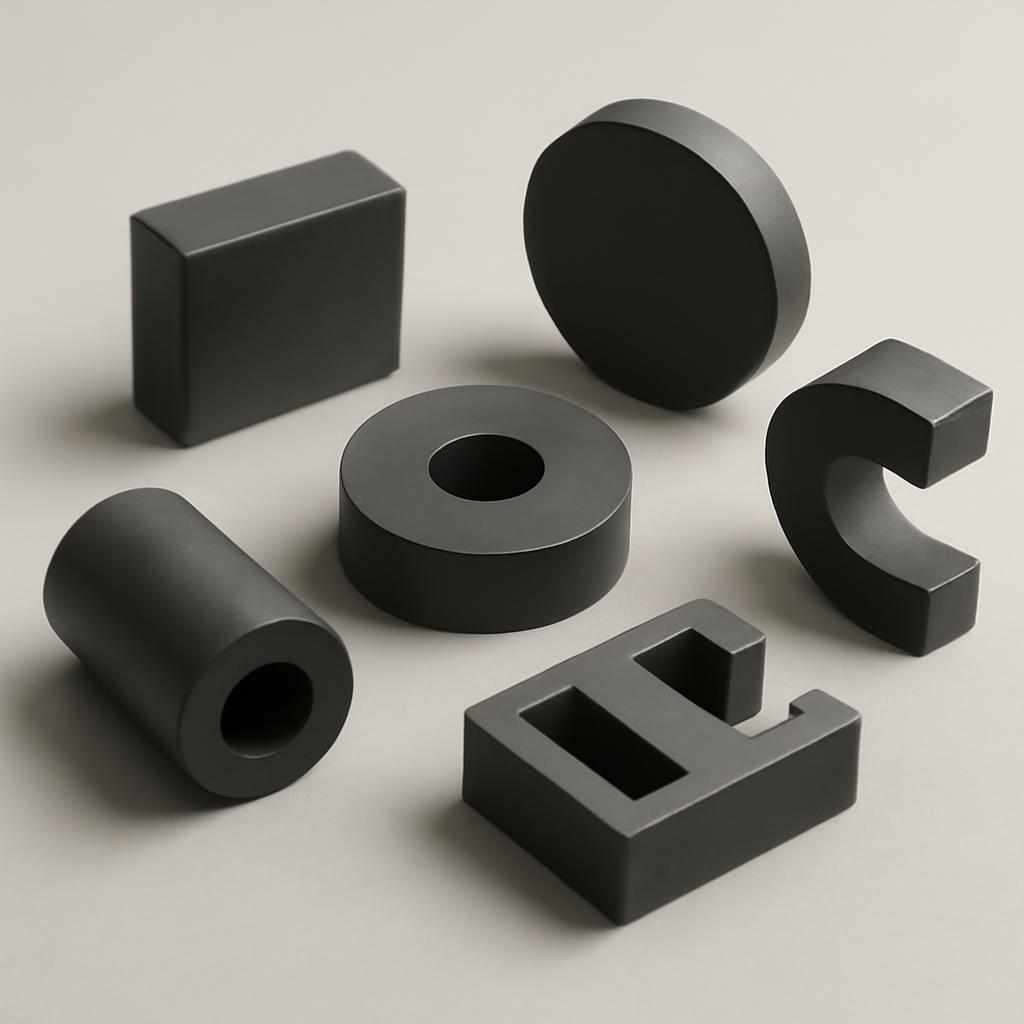

Различные формы сердечников (кольцевые, Ш-образные, стержневые) оптимизированы для разных задач в электронике.
- Кольцевые (тороидальные): Имеют форму кольца. Их главное преимущество — замкнутый магнитный контур, что обеспечивает минимальное поле рассеяния. Это делает их идеальными для высокоэффективных дросселей и широкополосных трансформаторов, где внешние помехи должны быть сведены к минимуму.
- Ш-образные (E-cores): Состоят из двух половинок в форме буквы «Ш» (или «E»). Очень популярны в силовых трансформаторах для импульсных источников питания благодаря простоте намотки на каркас и удобству сборки. Вариации (ETD, EFD, PQ) оптимизированы для улучшения теплоотвода и уменьшения габаритов.
- П-образные (U-cores): Похожи на Ш-образные, но состоят из двух П-образных половинок. Обычно используются для создания трансформаторов большой мощности.
- Стержневые (Rods): Простейшая форма в виде цилиндрического или прямоугольного стержня. Имеют разомкнутый магнитный контур, что приводит к сильному полю рассеяния. Применяются в качестве антенн для радиоприемников и простых катушек индуктивности, где не требуется высокая точность.
- Броневые или горшкообразные (Pot cores): Состоят из двух чашеобразных половинок, которые почти полностью закрывают катушку внутри. Обеспечивают превосходное магнитное экранирование, но сложнее в намотке. Идеальны для прецизионных индуктивностей и фильтров, чувствительных к внешним полям.
- Защелки и бусины (Snap-on, Beads): Это специальные ферритовые элементы (часто кольца или цилиндры), предназначенные для надевания непосредственно на готовый кабель. Они работают как простые фильтры нижних частот, эффективно поглощая высокочастотные помехи, не влияя на полезный сигнал.
Выбор формы сердечника — это всегда компромисс между эффективностью, стоимостью, удобством монтажа и требованиями к экранированию.
Распределение популярности различных форм сердечников наглядно показывает, какие задачи являются наиболее массовыми в современной электронике.
Примерное распределение мирового рынка ферритовых сердечников по типам форм, где лидируют Ш-образные сердечники для источников питания и кольцевые для фильтров и дросселей.
Таким образом, при выборе ферритового сердечника инженер должен сначала определить требуемый частотный диапазон и назначение (силовое применение или фильтрация помех), чтобы выбрать материал (MnZn или NiZn), а затем подобрать оптимальную геометрическую форму, исходя из конструктивных особенностей устройства, требований к мощности и экранированию.
Сферы применения: где без ферритовых сердечников не обойтись
Разобравшись с видами и свойствами ферритов, логично перейти к самому интересному — их практическому применению. Ферритовые сердечники настолько прочно вошли в мир электроники, что сегодня практически невозможно найти сложное устройство, в котором бы они не использовались. От крошечных SMD-компонентов на материнской плате до массивных трансформаторов в промышленном оборудовании — ферриты повсюду. Рассмотрим ключевые области их применения.
Импульсные источники питания (ИИП)
Это, пожалуй, самая массовая и важная сфера применения силовых ферритов. Все современные блоки питания компьютеров, зарядные устройства для гаджетов, телевизоры и бытовая техника работают на основе ИИП. В отличие от старых громоздких трансформаторов, работающих на частоте сети 50/60 Гц, ИИП преобразуют энергию на частотах от 20 кГц до нескольких мегагерц. Именно здесь раскрывается главное преимущество ферритов.
- Силовые трансформаторы. Сердце любого ИИП — это высокочастотный трансформатор на ферритовом сердечнике (обычно Ш-образной или одной из ее вариаций: ETD, PQ). Благодаря высокой частоте и высокой магнитной проницаемости MnZn-феррита, трансформатор получается в десятки раз меньше и легче своего низкочастотного аналога той же мощности.
- Выходные дроссели. После преобразования напряжения его необходимо сгладить. Для этого используются дроссели (катушки индуктивности) на ферритовых сердечниках, чаще всего кольцевых или стержневых. Они накапливают энергию и отдают ее в нагрузку, сглаживая пульсации тока.
Подавление электромагнитных помех (ЭМП)
Вторая по значимости область — борьба с высокочастотным «мусором». Любое цифровое устройство генерирует электромагнитные помехи, которые могут нарушать работу как самого устройства, так и соседней аппаратуры. Ферритовые компоненты здесь выступают в роли пассивных фильтров.
Ферритовый фильтр на кабеле работает как «ловушка» для ВЧ-помех: для полезного низкочастотного сигнала он прозрачен, а для высокочастотного шума представляет собой высокое сопротивление, превращая энергию помехи в незначительное количество тепла.
Здесь царствуют никель-цинковые (NiZn) ферриты в следующих формах:
- Ферритовые защелки (Snap-on cores). Разъемные цилиндры или прямоугольники, которые можно легко защелкнуть на уже существующем кабеле питания или передачи данных (USB, HDMI, VGA). Это простой и эффективный способ улучшить помехозащищенность.
- Ферритовые бусины (Ferrite beads). Миниатюрные компоненты для монтажа на печатную плату (в выводном или SMD-исполнении). Они устанавливаются в разрыв цепей питания или сигнальных линий для подавления локальных помех прямо у их источника.
- Кольца для синфазных дросселей. На ферритовое кольцо наматываются сразу два (или более) провода. Такой дроссель эффективно подавляет синфазные помехи (шум, присутствующий одновременно во всех проводах относительно земли), не влияя на полезный дифференциальный сигнал.
Телекоммуникации и радиочастотная (РЧ) техника
В области высоких частот ферриты используются для создания согласующих и преобразующих устройств. Их способность работать на частотах до сотен мегагерц делает их незаменимыми в антенно-фидерных устройствах, радиопередатчиках и приемниках.
- Широкополосные трансформаторы (ШПТ). На кольцевых или биноклеобразных сердечниках создают трансформаторы для согласования волнового сопротивления (импеданса) антенны и кабеля, что минимизирует потери сигнала.
- Симметрирующие устройства (Balun). Разновидность ШПТ, предназначенная для перехода от симметричной линии (например, дипольной антенны) к несимметричной (коаксиальный кабель).
- Ферритовые антенны. Длинный ферритовый стержень с намотанной на него катушкой — это классическая магнитная антенна для приема длинных и средних волн в большинстве портативных радиоприемников.
Другие важные применения
Помимо перечисленных гигантов, ферриты находят применение и в других, не менее важных областях:
- Осветительная техника: в электронных балластах для люминесцентных ламп и в драйверах для светодиодных (LED) светильников, которые по своей сути являются ИИП.
- Автомобильная электроника: для фильтрации помех в бортовой сети, в системах зажигания, в CAN-шинах и других интерфейсах передачи данных.
- Медицинское оборудование: где требования к электромагнитной совместимости особенно высоки для обеспечения точной и безопасной работы приборов.
- Индукционный нагрев: ферритовые сердечники используются для концентрации магнитного поля в установках индукционного нагрева.
Для систематизации информации представим основные сферы применения в виде сводной таблицы.
| Область применения | Типичный материал | Распространенные формы | Ключевая функция |
|---|---|---|---|
| Импульсные источники питания | MnZn | Ш-образные (E, ETD, PQ), Кольцевые | Преобразование и накопление энергии |
| ЭМП-фильтры на кабелях | NiZn | Защелки, сплошные цилиндры | Поглощение высокочастотных помех |
| Фильтрация на платах (SMD) | NiZn | Бусины (Beads) | Локальное подавление шумов |
| Радиочастотная техника (РЧ) | NiZn (иногда MnZn) | Кольцевые, бинокли, стержневые | Согласование импеданса, индуктивность |
| LED-драйверы и балласты | MnZn | Ш-образные, стержневые (гантели) | Накопление энергии, трансформация |
| Автомобильные шины данных | NiZn | Синфазные дроссели на кольцах | Защита от синфазных помех |
Как видно, выбор конкретного типа, материала и формы сердечника жестко привязан к задаче. Ошибка в выборе может привести не просто к ухудшению характеристик устройства, но и к его полному выходу из строя, например, из-за перегрева трансформатора или недостаточной фильтрации помех.
Как правильно выбрать ферритовый сердечник: советы эксперта
Выбор подходящего ферритового сердечника — задача, требующая системного подхода. Неправильно подобранный компонент может привести к низкой эффективности, перегреву, генерации помех или даже полному отказу устройства. Чтобы избежать ошибок, следует действовать поэтапно, анализируя требования задачи и параметры, указанные в технической документации (datasheet) от производителя.
Шаг 1: определите основную задачу и рабочий диапазон частот
Первый и самый главный вопрос, на который нужно ответить: для чего нужен сердечник? От ответа зависит выбор материала.
- Силовое применение (трансформаторы, дроссели в ИИП): Если вы проектируете устройство для преобразования или накопления энергии, работающее на частотах до 2-3 МГц, ваш выбор — марганец-цинковые (MnZn) ферриты. Они обладают высокой проницаемостью и индукцией насыщения.
- Подавление помех (ЭМП-фильтры): Если задача — отфильтровать высокочастотный шум на частотах от 1 МГц и выше, необходимы никель-цинковые (NiZn) ферриты. Их высокое сопротивление идеально подходит для поглощения энергии помех.
Шаг 2: изучите ключевые параметры материала в документации
Каждый производитель выпускает ферриты под своими марками (например, N30, N87, 3C90, PC40). Это не просто названия, а обозначения материалов с конкретными характеристиками, которые нужно найти в документации:
- Начальная магнитная проницаемость (μi): Показывает, во сколько раз материал усиливает магнитное поле. Для силовых трансформаторов выбирают материалы с высокой μi, для дросселей и фильтров — со средней или низкой.
- Индукция насыщения (Bs): Максимальная плотность магнитного потока, которую сердечник может выдержать, прежде чем его проницаемость резко упадет. Превышение этого порога ведет к перегреву и потере индуктивности. Критически важный параметр для силовой электроники.
- Температура Кюри (Tc): Температура, при которой феррит теряет свои магнитные свойства. Рабочая температура сердечника всегда должна быть значительно ниже точки Кюри (обычно с запасом в 40-50%).
- Удельные потери мощности (Core Loss): Показывают, сколько энергии теряется в сердечнике в виде тепла на определенной частоте и при определенной индукции. Чем ниже этот показатель, тем выше КПД компонента.
- Параметр AL (Inductance factor): Указывается для конкретного типоразмера сердечника и показывает, какую индуктивность (обычно в нГн) дает один виток провода. Это ключевой параметр для расчета катушек.
Шаг 3: выберите форму и размер сердечника
Форма диктуется конструкцией устройства, а размер — передаваемой мощностью и необходимостью отвода тепла.
- Для трансформаторов ИИП чаще всего используют Ш-образные (E, ETD, EFD, PQ) сердечники, так как они удобны для намотки на каркас и обеспечивают хороший теплоотвод.
- Для дросселей с низким уровнем помех и широкополосных трансформаторов идеальны кольцевые (тороидальные) сердечники из-за их замкнутого магнитного поля.
- Для подавления помех на проводах применяют защелкивающиеся или сплошные цилиндры.
Размер сердечника напрямую связан с его способностью передавать мощность без перегрева и насыщения. Производители часто приводят в документации графики или таблицы, связывающие габаритную мощность трансформатора с типоразмером сердечника для разных частот и топологий ИИП.
Правильный выбор ферритового сердечника — это не поиск «лучшего» материала, а нахождение оптимального баланса между магнитными свойствами, потерями, размером, формой и стоимостью для решения конкретной инженерной задачи.
Распределение приоритетов при выборе ферритового сердечника: на первом месте стоят технические требования (частота, мощность), а затем конструктивные и экономические факторы.
Часто задаваемые вопросы (FAQ)
Почему ферритовые сердечники такие хрупкие?
Ферритовые сердечники хрупкие, потому что по своей природе они являются керамикой, а не металлом. Их производят путем прессования порошка из оксидов металлов и последующего спекания при высокой температуре (более 1000 °C). В результате получается твердый, но хрупкий материал, который легко расколоть при ударе или падении. Эта керамическая структура и обеспечивает их главное преимущество — высокое электрическое сопротивление, предотвращающее вихревые токи.
Что означает маркировка на сердечнике (например, n87, 3c90)?
Это фирменное обозначение (марка) конкретного ферритового материала от определенного производителя. Например, N87 — это популярный силовой материал от компании TDK (ранее Epcos), а 3C90 — аналогичный материал от Ferroxcube. Каждая марка имеет свой уникальный набор характеристик (магнитную проницаемость, потери, рабочий диапазон частот и т.д.). Чтобы понять свойства сердечника, необходимо найти техническую документацию (datasheet) на указанную марку материала.
Можно ли склеить сломанный ферритовый сердечник?
Да, это возможно, но с оговорками. Для склейки лучше всего использовать цианоакрилатный клей («суперклей»). Однако нужно понимать, что даже тончайший слой клея создает в магнитном контуре немагнитный зазор. Этот зазор значительно снижает магнитную проницаемость и индуктивность. Для ЭМП-фильтра на кабеле это может быть некритично, но для силового трансформатора или точного дросселя такая «починка» недопустима, так как полностью изменит его расчетные характеристики и может привести к насыщению и перегреву.
Как рассчитать количество витков для катушки?
Для предварительного расчета можно использовать параметр AL (коэффициент индуктивности), который производитель указывает для каждого типоразмера сердечника. Формула проста: N = √(L / AL), где N — количество витков, L — требуемая индуктивность (в наногенри, нГн), а AL — коэффициент индуктивности (в нГн/виток²). Например, если для сердечника AL = 2500 нГн/виток², а нужна индуктивность 2.5 мГн (2500000 нГн), то N = √(2500000 / 2500) = √1000 ≈ 32 витка. Для точных расчетов силовых компонентов необходимо учитывать насыщение, потери и другие факторы, используя специализированные программы или методики.
Зачем в некоторых ферритовых сердечниках делают зазор?
Немагнитный зазор (gapped core) вводится в сердечник намеренно, чаще всего в центральный стержень Ш-образных или броневых сердечников. Этот зазор «разрывает» магнитный контур, что приводит к снижению эффективной магнитной проницаемости. Главная цель — повысить устойчивость сердечника к насыщению постоянным током. Это критически важно для дросселей, работающих в цепях с большим постоянным током смещения (например, в выходных фильтрах ИИП). Зазор позволяет сердечнику накопить больше энергии в магнитном поле, прежде чем он войдет в насыщение.
Заключение
Ферритовый сердечник — это не просто кусок керамики, а фундаментальный компонент, лежащий в основе эффективности и стабильности современной электроники. Мы рассмотрели, что такое феррит, как он работает, изучили его основные виды по составу и форме, а также погрузились в многообразие его применений — от мощных блоков питания до миниатюрных фильтров на платах. Понимание этих основ позволяет осознанно подходить к выбору и использованию этих незаменимых деталей.
На практике всегда помните главное правило: сначала определите задачу (частоту, мощность, назначение), а затем подбирайте материал и геометрию сердечника, внимательно изучая документацию производителя. Не бойтесь экспериментировать с фильтрами-защелками для улучшения качества работы вашей техники и углубляйтесь в расчеты при проектировании собственных устройств. Мир электроники полон удивительных открытий, и знание таких базовых компонентов, как ферритовый сердечник, открывает дверь к созданию по-настоящему надежных и эффективных систем. Изучайте, проектируйте и воплощайте свои идеи в жизнь!
