Разновидности роликов для подшипников и их предназначение

0
2177

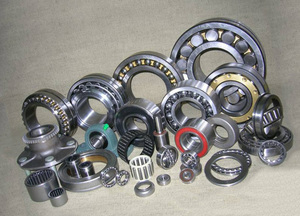

Большую популярность получили роликовые подшипники, применяющиеся в различных механизмах и агрегатах с вращающимися частями. Основу конструкции в таких устройствах составляют тела качения, представленные роликами. Эти элементы движутся по дорожке в виде желобка на наружной части внутреннего кольца. Чтобы расположить детали на одинаковом расстоянии друг от друга, в конструкцию включается сепаратор. Для изготовления тел качения применяется хромированная углеродистая сталь, обладающая устойчивостью к продолжительным нагрузкам. Бывают разных типов: цилиндрические, конические, сферические и игольчатые ролики, которые в случае повреждения и износа могут быть заменены.

Цилиндрические изделия и их особенности

Имеют цилиндрическую форму, изготавливаются из таких марок стали, как ШХ15 и ШХ15СГ. Такие элементы отличаются устойчивостью к радиальным влияниям и подразделяют на два основных вида по длине. Они бывают:

  • короткие — значение их длины составляет меньше удвоенного диаметра. Характеризуются повышенными показателями твердости (в диапазоне от 61 до 66 HRC). Кроме того, выпускаются в шести степенях точности согласно ГОСТ 22696;

  • длинные — их длина больше удвоенного диаметра, а твердость при этом равняется 60–65 HRC. Различают три степени точности.

Параметр точности отображает наличие отклонений различных технических параметров деталей. Востребованы устройства в подшипниках, которые необходимы при производстве транспортных средств, а также в отрасли металлургии и тяжелого машиностроения.

Игольчатые: назначение и конструктивные особенности

Ролики игольчатого типа применяются в узлах и механизмах тогда, когда уместны ограниченные размеры посадочных мест и присутствуют радиальные нагрузки. Отличаются устойчивостью к повышенным радиальным силам и незначительным влияниям скоростей. Их длина значительно больше, чем у цилиндрических длинных устройств, но при этом имеют гораздо меньший диаметр. Изделия выпускаются двух вариантов исполнения:

  • с плоской формой торцевой части;

  • со скругленными углами.

Существует три варианта, которые имеют разную степень точности, что влияет на место их применения.

Конические: их предназначение

Отличаются от представленных выше вариантов специфической формой. Имеют вид конуса, благодаря чему располагаются в подшипнике под уклоном, что обеспечивает устойчивость сборочного узла к влиянию осевых и радиальных сил. Для их изготовления используют высокоуглеродистая сталь, обладающая повышенной чистотой и имеющая минимальное содержание кислорода и прочих соединений.

В опорах конические ролики располагаются по-разному, что зависит от сферы использования элемента. Могут устанавливаться враспор или с наклоном. Определенная схема расположения влияет на параметры сопротивляемости ударным нагрузкам, износу и сроку службы.

Сферические: для чего они нужны

Тела качения сферической формы применяются в подшипниках, когда необходимо получить сборочный узел, предназначенный для работы в тяжелых условиях. Важными параметрами таковых элементов являются следующие:

  • геометрия;

  • допуски;

  • профиль.

При наличии больших нагрузок в механизмах для снижения напряжения используются сборочные узлы со сферическими телами качения. Такие устройства отличаются повышенными эксплуатационными показателями.
