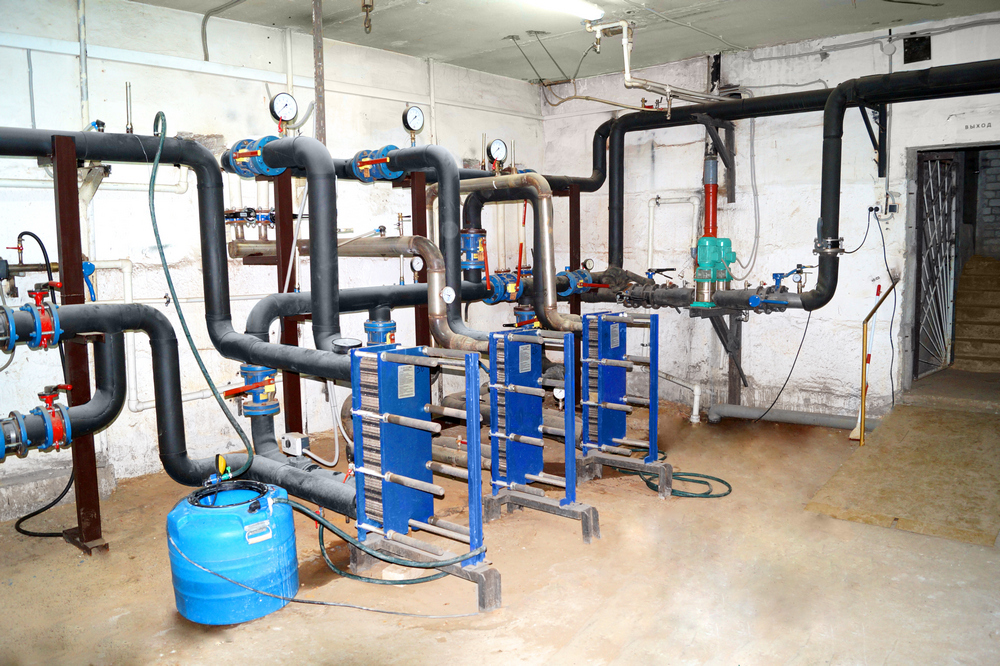

Индивидуальный тепловой пункт: схемы и решения

0
630

Узел централизованного теплоснабжения (или отопления) соединяет внутреннюю систему центрального отопления в здании с внешней тепловой сетью.  Вы можете заказать индивидуальный тепловой пункт здесь. Также он может принадлежать:



— тепловая компания в данном населенном пункте



— Управдом



Основные функции подстанции:



Подача и преобразование тепла от сети централизованного теплоснабжения к установке,

Измерение расхода тепла для выставления счетов,

Автоматический контроль температуры во вторичных цепях,

Автоматическое регулирование имеющегося перепада давления,



Дополнительными функциями тепловых узлов могут быть:



— регистрация и удаленная передача параметров работы узла



— удаленная настройка параметров работы узла



Деление тепловых узлов



Нагревательные узлы можно разделить по ряду критериев. Основным является разделение по способу подключения к сети центрального отопления. с установкой центрального отопления в здании, отличающемся:



— узлы прямого действия (один и тот же фактор течет в сети и установке)



— узлы промежуточных теплообменников (сеть и установка образуют два отдельных контура, соединенных диафрагмой в виде теплообменника)



Узлы прямого действия можно разделить на:



— узлы без изменения факторных параметров



— узлы смешанные с гидроэлеватором (узлы гидроэлеватора) с помощью насоса



В связи с использованием по назначению:



— узлы центрального отопления



— узлы ГВС (которые в зависимости от способа приготовления горячей воды и количества зон делятся на одноступенчатые и второстепенные)



— станции центрального отопления и горячего водоснабжения



— технологические тепловые узлы



Из-за размера:



— индивидуальные узлы (только на одну квартиру, дом)



— групповые узлы, для нескольких зданий



По своему расположению тепловые узлы можно разделить на:

Встроенные теплораспределители (в здании другого назначения, компактное или на месте),

  • Отдельно стоящие тепловые пункты (представляют собой отдельное здание, обычно выполняются на строительной площадке).



Прямые узлы без путаницы



В этом типе узла сетевая вода поступает прямо в установку без изменения параметров (температуры, давления). Падение давления в узле и установке здесь связано только с сопротивлением потоку. Доступный перепад давления поддерживается постоянным с помощью клапана управления перепадом давления. Теплосчетчик и регулирующий клапан перепада давления могут быть установлены в обратном или подающем трубопроводе. Установка на линии подачи может потребоваться компании централизованного теплоснабжения. Клапан управления перепадом давления (и ограничитель расход) определяется в результате расчетов подстанции.



Узлы этого типа используются в зданиях с теми же рабочими параметрами теплоносителя, что и в сети централизованного теплоснабжения. В основном это производственные здания с технологическим и технологическим теплом. Клапаны (1,2) позволяют отключить здание от сети. Их закрытие позволяет отремонтировать узел, устранить неисправность со стороны установки и т. Д. В это время открывается «зажим с клапаном (3), благодаря которому можно циркулировать воду в обход узла». Это важно в зимних условиях и защищает внешнюю сеть от замерзания. Узел на рисунке выше имеет два отверстия:



— измерение для определения величины перепада давления на стороне узла



— дроссель, чтобы ограничить количество давления, подаваемого в установку



Кроме того, предохранительный клапан защищает установку от чрезмерного повышения давления. Расход через установку регулируется регулирующим клапаном, степень открытия которого регулируется в зависимости от температуры наружного воздуха.



Гидроэлекторальный узел



В настоящее время этот вариант больше не используется, но из-за экзаменационных тестов. Гидролифт — это элемент, который смешивает среду, вытекающую из сети, со средой, возвращающейся из установки, без использования дополнительного источника энергии в соответствии с законами физики. Он использует явление отрицательного давления в трубопроводе с переменным поперечным сечением. Схема такого узла и конструкция самого гидроэлеватора показаны на рисунках ниже.







Гидролифт, также известный как струйный насос, использует эффект отрицательного давления, возникающий в результате изменения поперечного сечения потока жидкости. С уменьшением поперечного сечения скорость потока увеличивается, поэтому давление среды уменьшается. В точке притока среды с высокими параметрами имеется зона пониженного давления, которая засасывает среду с более низкими параметрами из возвратного патрубка установки. Оба потока смешиваются, и конечная температура снижается до значения, безопасного для установки.



Рис. Поперечное сечение гидроэлеватора. Идент. 1 — вход (приток) среды с высокими параметрами, оканчивающийся соплом, 2 — корпус, 3 — вход среды с низкими параметрами, 4 — камера смешения, 5 — сужение поперечного сечения, вызывающее эффект вакуума, 6 — диффузор.
